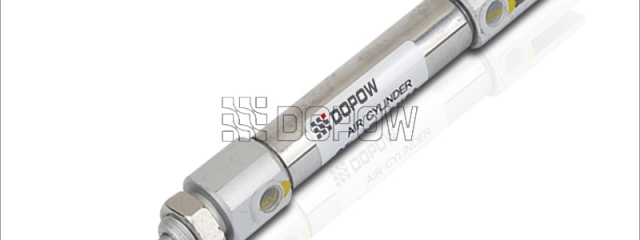

缸径 16mm CJ2 不锈钢 迷你气缸   1. 免润滑 – 使用含油轴承，使用活塞杆无需加油润滑。 2. 耐久性 – 气缸本体采用高级不锈钢材质，更具耐磨，耐久性。 3. 安装形式多样 – 多种安装附件可供选择。 4. 标准的单杆双作用 5. CJ2系列微型气缸弹簧复位，单杆双作用提供不锈钢管及不锈钢棒。   缸径 6 10 16 流体 空气 工作形式 双作用 保证耐压力MPa(kgf/cm2) 1.05Pa(10.5) 最高工作压力MPa(kgf/cm2) 0.7Pa(7.1) 最小工作压力MPa(kgf/cm2) 0.12Pa(1.2) 0.06Pa(0.6) 工作温度 0℃~60℃ 活塞速度 50~750mm/s 缓冲 橡胶缓冲 行程公差 +1.00 润滑 不需要 接管口径 M5*0.8   缸径大小(mm) 标准行程(mm) 6,10 15,30,45

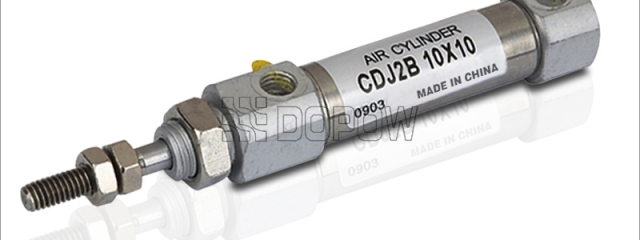

CJ2 CDJ2B系列 标准型 单杆 双作用 迷你气缸 缸径6mm 微型气缸   1. 免润滑 – 使用含油轴承，使用活塞杆无需加油润滑。 2. 耐久性 – 气缸本体采用高级不锈钢材质，更具耐磨，耐久性。 3. 安装形式多样 – 多种安装附件可供选择。 4. 标准的单杆双作用 5. CJ2系列微型气缸弹簧复位，单杆双作用提供不锈钢管及不锈钢棒。   缸径 6 10 16 流体 空气 工作形式 双作用 保证耐压力MPa(kgf/cm2) 1.05Pa(10.5) 最高工作压力MPa(kgf/cm2) 0.7Pa(7.1) 最小工作压力MPa(kgf/cm2) 0.12Pa(1.2) 0.06Pa(0.6) 工作温度 0℃~60℃ 活塞速度 50~750mm/s 缓冲 橡胶缓冲 行程公差 +1.00 润滑 不需要 接管口径 M5*0.8   缸径大小(mm) 标准行程

CQ2B 缸径 100mm 紧凑型 薄型气缸 单杆双动     产品特性: 1、缸体硬质氧化，耐磨，寿命长，后盖铆压工艺，坚固美观。 2、在保持既有协作精度及产品使用寿命下，其全长仅为一般气缸的1/2-1/3。发挥既薄且轻的特性。 3、缸体预留安装孔/安装内螺纹，到达节省空间的要求。 4、采用简易的组装方式设计，方便装拆和维修。 5、在缸体表面预留磁开关安装固定位置，安装调整磁开关位置极其简单。   缸径(mm) 12 16 20 25 35 40 50 63 80 100 流体 空气 动作形式 单杆双动 耐压试验压力 1.5MPa (15.3kgf/cm2) 最高使用压力 1.0MPa (10.2kgf/cm2) 工作和流体温度 0~60℃ 杆端螺纹 内螺纹 (标准). 外螺纹 (任选) 缓冲 无 行程公差 + 100 润滑 不需要 安装形式 通孔，两端螺纹 接管口径 M5*0.8 1/8 1/4

SC 缸径 50mm 双作用单杆气缸 拉杆标准气缸 双动 接管口径:1/4   1、标准气缸 2、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能； 3、为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好； 4、与ISO15552标准气缸相比，同缸径SC系列气缸长度小； 5、气缸缓冲调节平稳； 6、多种规格的气缸及气缸安装附件可供客户选择使用； 7、选择耐高温密封材料，可保证气缸在150℃条件下正常工作。   缸径(mm) 32 40 50 63 80 100 工作形式 双动型 固定形式 SC 基本型  FA  FB  CA  CB  LB  TC  TCM1 SCD SCJ 基本型  FA LB  TC  TCM1 使用压力范围 0.1-1.0MPa(15-145psi)(1.0-10.0 bar) 保证耐压力 1.5MPa (215spi) (15bar) 工作温度 ℃ -20~80 行程公差范围 0~

SC 缸径 40mm 拉杆气缸 标准气缸 单杆气缸 接管口径:1/4   1、标准气缸 2、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能； 3、为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好； 4、与ISO15552标准气缸相比，同缸径SC系列气缸长度小； 5、气缸缓冲调节平稳； 6、多种规格的气缸及气缸安装附件可供客户选择使用； 7、选择耐高温密封材料，可保证气缸在150℃条件下正常工作。   缸径(mm) 32 40 50 63 80 100 工作形式 双动型 固定形式 SC 基本型  FA  FB  CA  CB  LB  TC  TCM1 SCD SCJ 基本型  FA LB  TC  TCM1 使用压力范围 0.1-1.0MPa(15-145psi)(1.0-10.0 bar) 保证耐压力 1.5MPa (215spi) (15bar) 工作温度 ℃ -20~80 行程公差范围 0~250

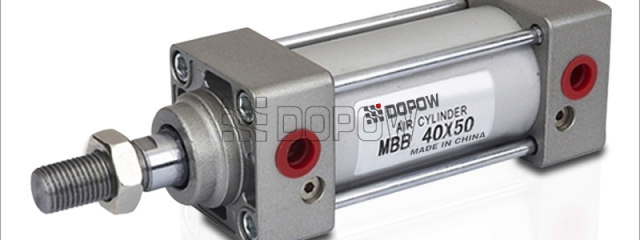

MB系列 气缸 缸径 50mm 双作用 单杆 全部行程   1. MB系列在气缸端可调缓冲套确保气缸工作平稳，安全，噪音低； 2. 双活塞杆端可用； 3.具有自润滑轴承，无油润滑活塞杆； 4. MB系列中型拉杆气缸提供了一种改进设计,提高气缸操作和易用性。 5.选定缓冲器无缓冲、橡胶缓冲、气缓冲、油压吸震器 6.选定磁感开关主要是作位置检测用，要求气缸内置磁环 7.选定气缸配件包括相关接头   缸径(mm) 32 40 50 63 80 100 工作形式 双动型 固定形式 基本型  LB 使用压力范围 0.1-1.0MPa(15-145psi)(1.0-10.0 bar) 保证耐压力 1.5MPa (215spi) (15bar) 工作温度 ℃ -20~80 行程公差范围 0~250 +1.0    251-1000+1.4   1001~1500 +1.8 缓冲形式 可调缓冲 缓冲行程 (mm) 21 28

MB 缸径 32mm 标准气缸 单杆 双作用 气缸   1. MB系列在气缸端可调缓冲套确保气缸工作平稳，安全，噪音低； 2. 双活塞杆端可用； 3.具有自润滑轴承，无油润滑活塞杆； 4. MB系列中型拉杆气缸提供了一种改进设计,提高气缸操作和易用性。 5.选定缓冲器无缓冲、橡胶缓冲、气缓冲、油压吸震器 6.选定磁感开关主要是作位置检测用，要求气缸内置磁环 7.选定气缸配件包括相关接头   缸径(mm) 32 40 50 63 80 100 工作形式 双动型 固定形式 基本型  LB 使用压力范围 0.1-1.0MPa(15-145psi)(1.0-10.0 bar) 保证耐压力 1.5MPa (215spi) (15bar) 工作温度 ℃ -20~80 行程公差范围 0~250 +1.0    251-1000+1.4   1001~1500 +1.8 缓冲形式 可调缓冲 缓冲行程 (mm) 21 28 2
